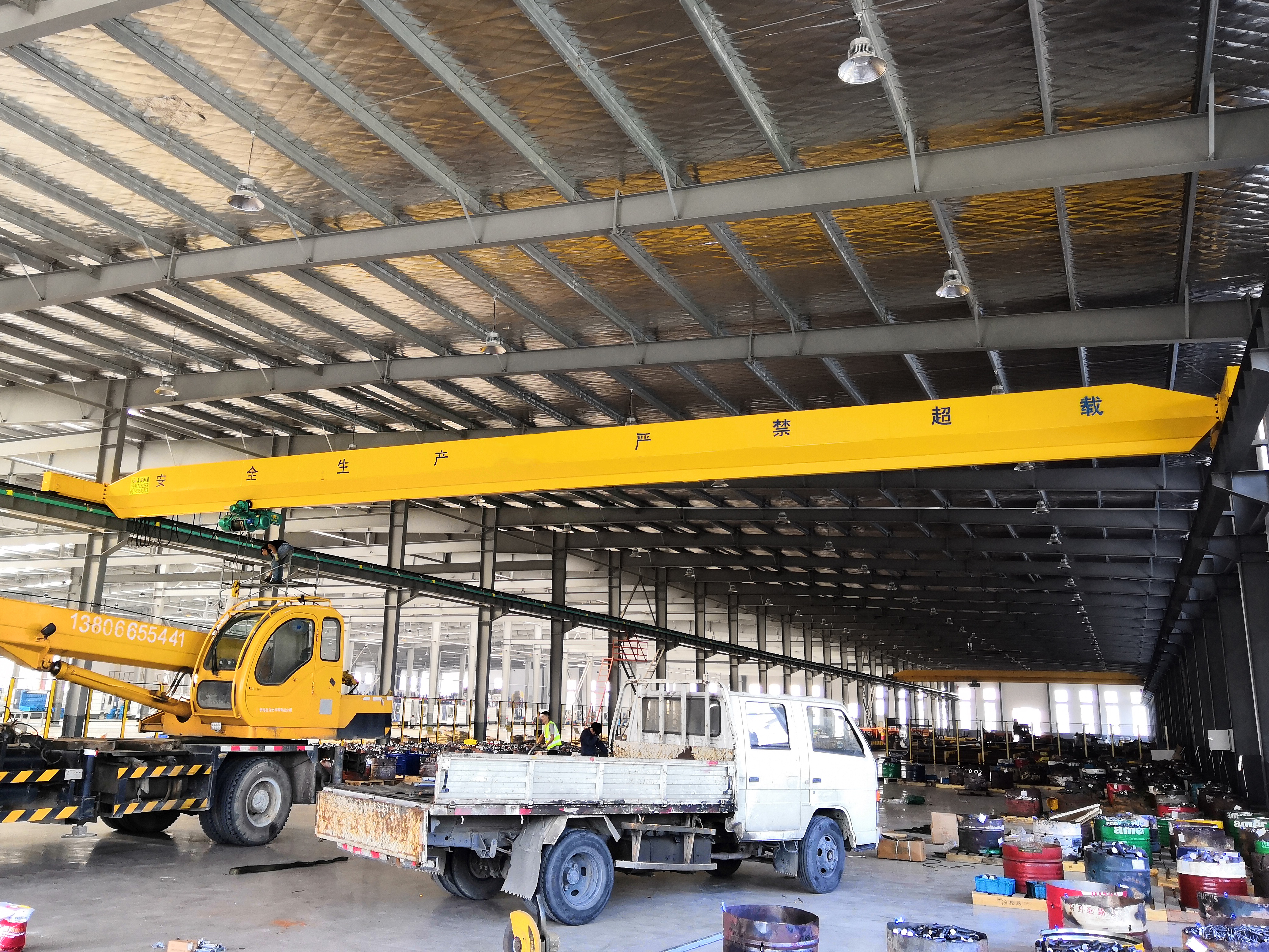

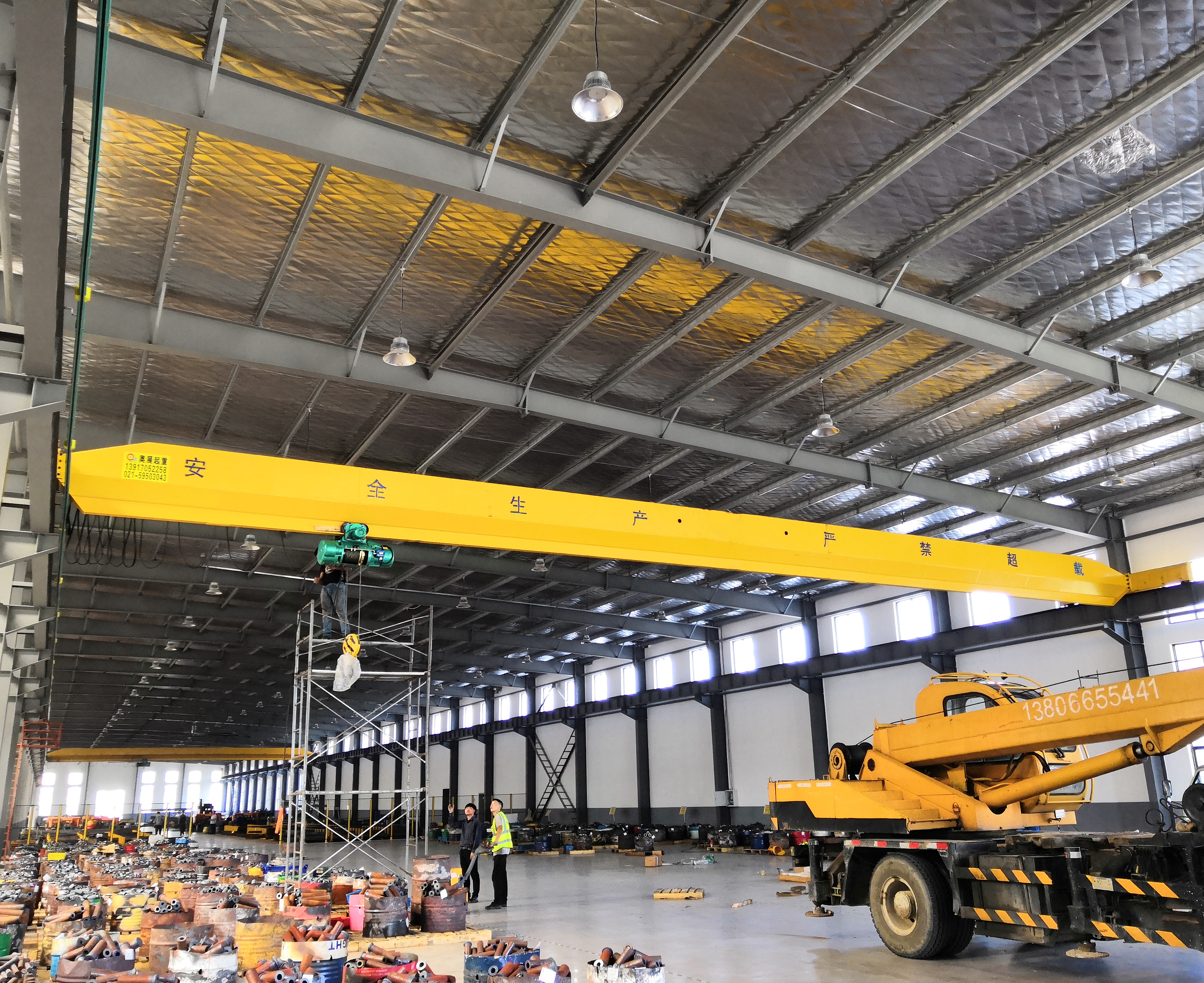

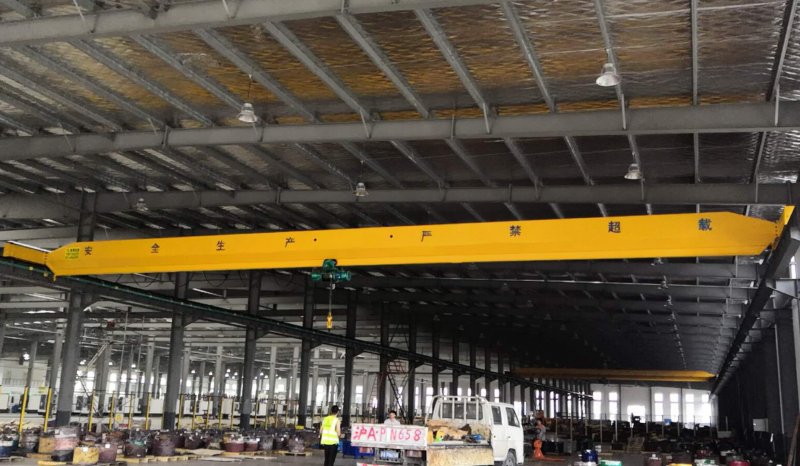

一、LD型電動單梁橋式起重機為一般用途的起重機用于機械制造、裝配、倉庫等場所（此次設計的是用于機修車間）。是一種有軌運行的輕小型起重機，適用于額定起 0.5～5.0 噸,適用跨度4.5～22.5米，工作環境溫度在-35℃ ～40℃ 范圍內，LD型電動單梁橋式起重機不適于用來調運熔化金屬﹑赤熱金屬、易燃品及其危險物品，也不適用于具有酸性或其它有腐蝕性化學氣體的車間。

1、單梁橋式起重機的工作方式：

它安裝在廠房高出兩側的吊車梁上，整機可在吊車梁上鋪設的軌道上橫向行駛，起重小車沿小車軌道行駛（橫向）。吊鉤做升降運動，即與CD1型（或MD1）的電動葫蘆配套使用完成重物的升降、平移等人們難以做到的需要。

2、單梁橋式起重機機構的特點：

  主要有點是：結構簡單、重量輕、對廠房的負荷小、建筑高度小、耗電少。主梁與端梁采用螺栓連接、拆裝、運輸和儲存方便，補充備件方便、輪壓小、工藝性好，適合采用自動焊接和流水作業加工，安裝快，維修方便。

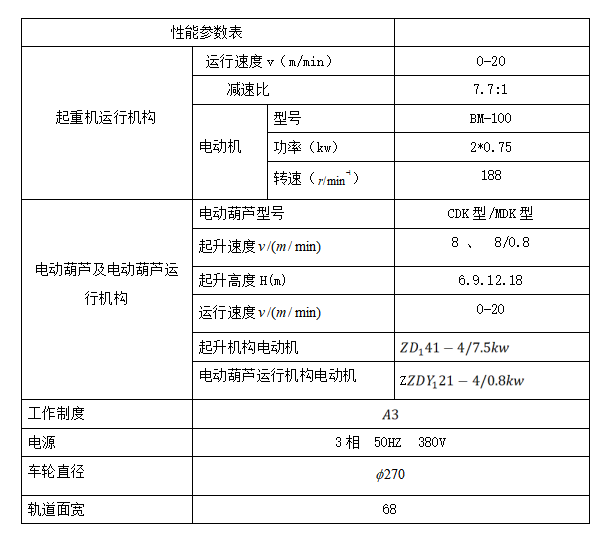

3、工作條件及設計主要技術參數

4、LD型電動單梁橋式起重機結構圖紙：

二、選擇電動葫蘆的規格型號

電動葫蘆的形式與參數，參見產品樣本，選用目前應用得多的CD1或者MD1型。

CD1型和MD1型電動葫蘆的起重量一般為0.5～10噸，起重高度為6～30m，起升速度為8 m/min，起重量為10t時為7 m/min。而MD1型電弧爐具有兩種起升速度，除常速外，還有0.8 m/min的慢速可滿足精密裝卸，砂箱合模等精細作業的要求。電動葫蘆的總體結構可分為起升機構和運行機構兩部分，起升機構由電動機、制動器、減速裝置、卷筒裝置以及吊鉤滑輪組等組成。

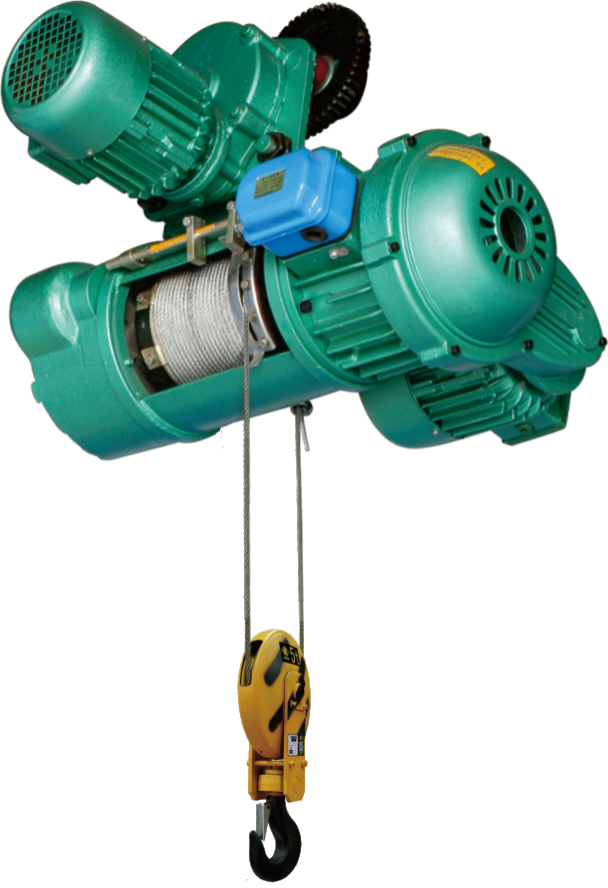

CD1型（MD1型）鋼絲繩電動葫蘆：
